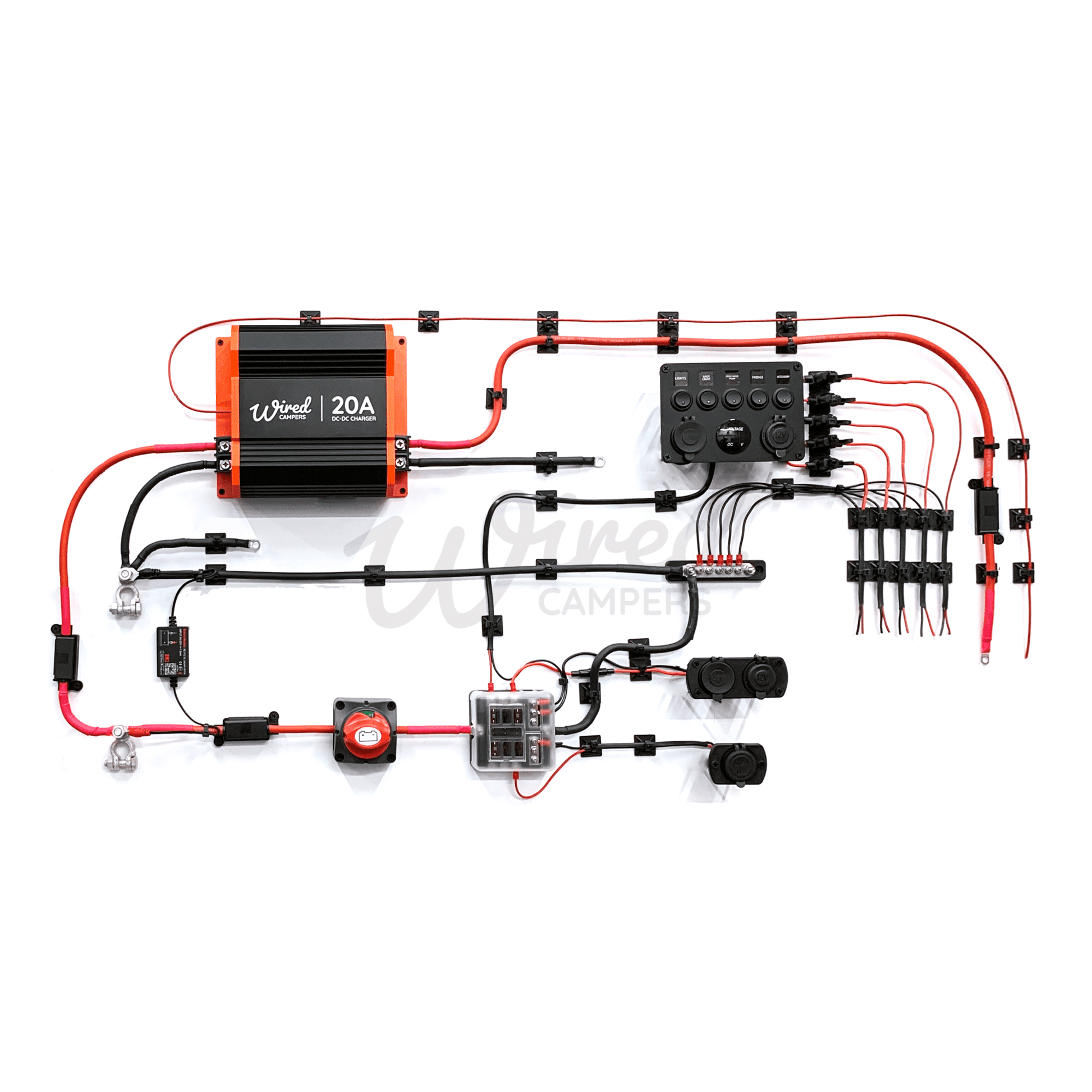

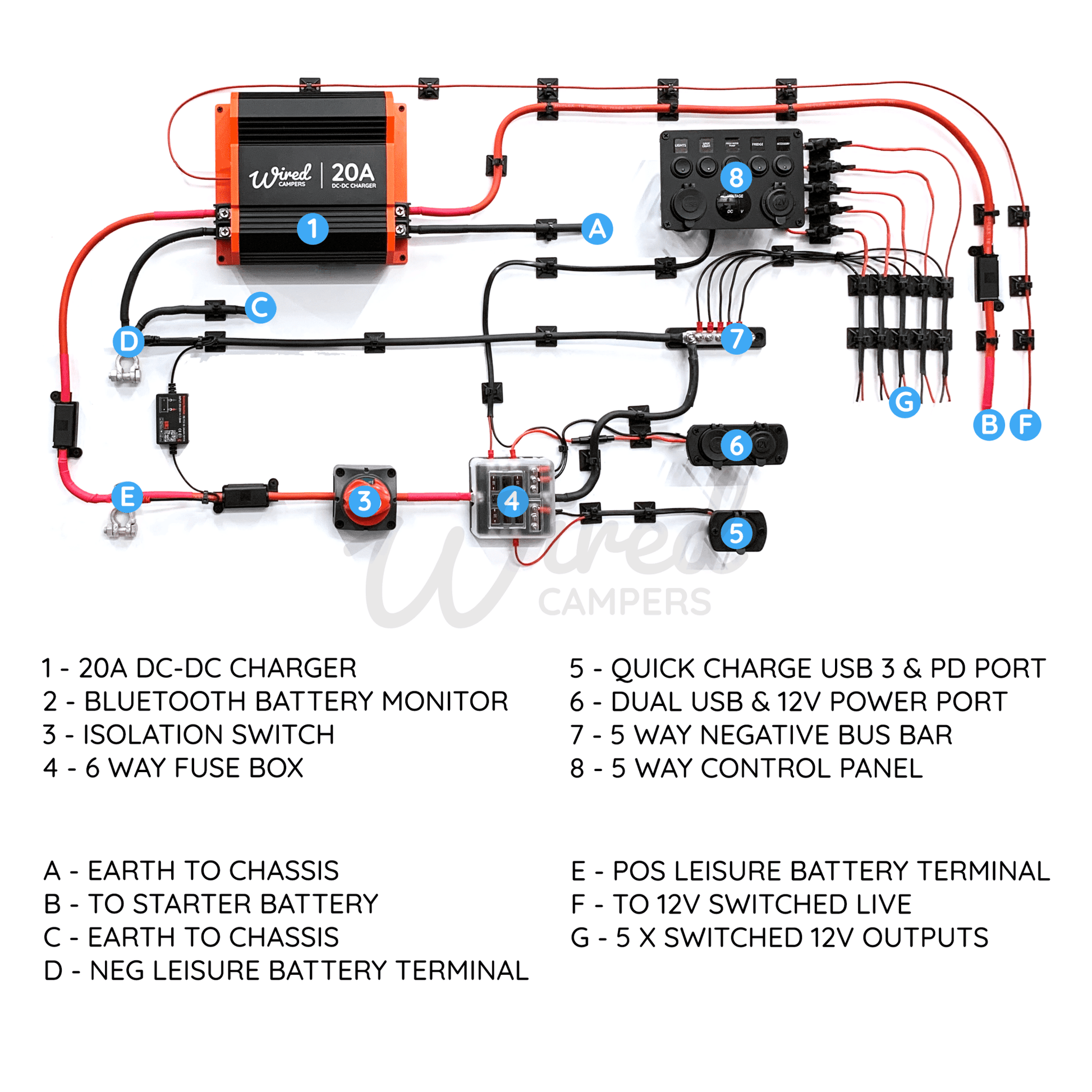

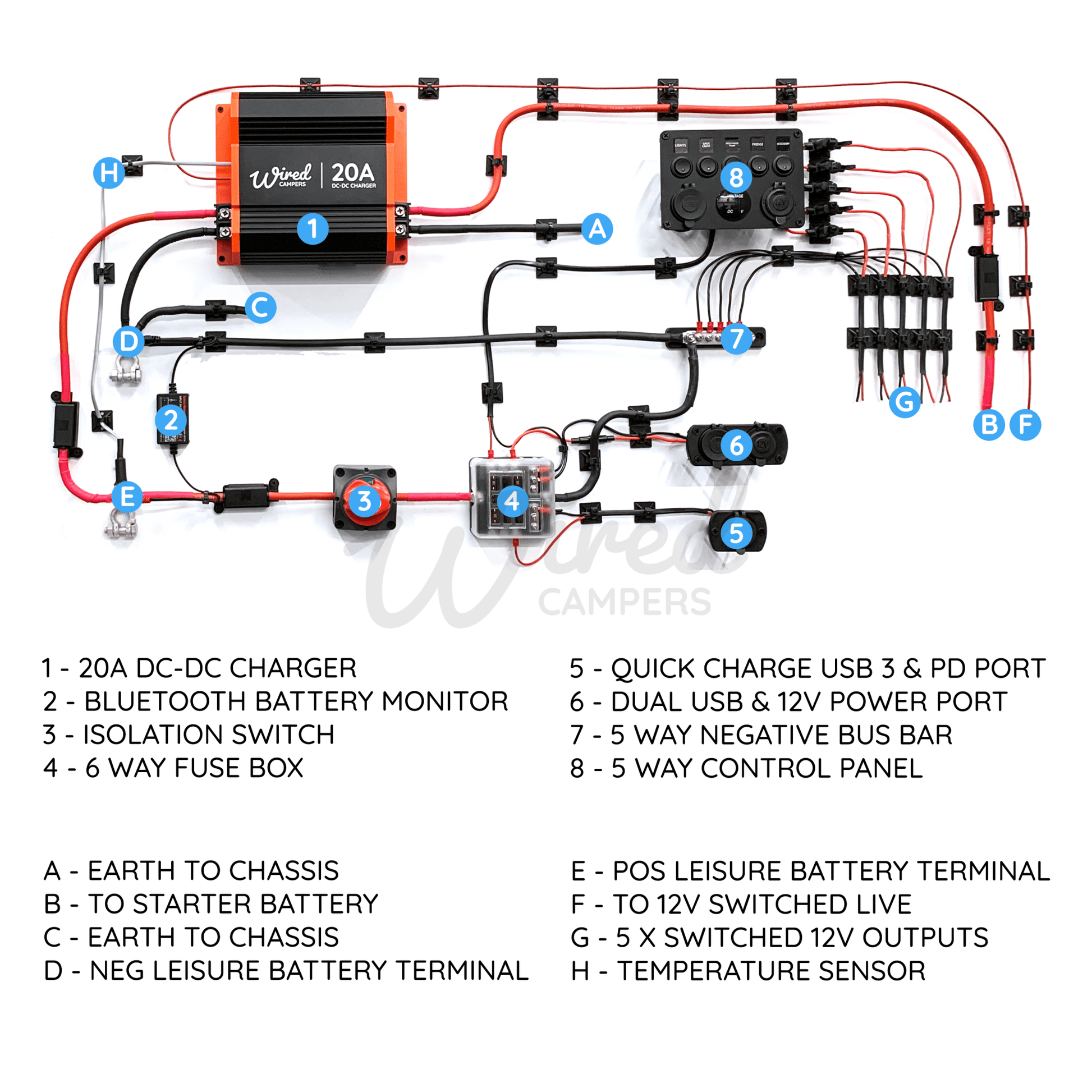

No todo el mundo quiere corriente eléctrica en su furgoneta, por eso creamos este kit para aquellos que sólo quieren un sistema de 12 V fiable y ampliable.

Este kit le proporcionará las siguientes funciones:

CARGA DE BATERÍAS DE OCIO 12V

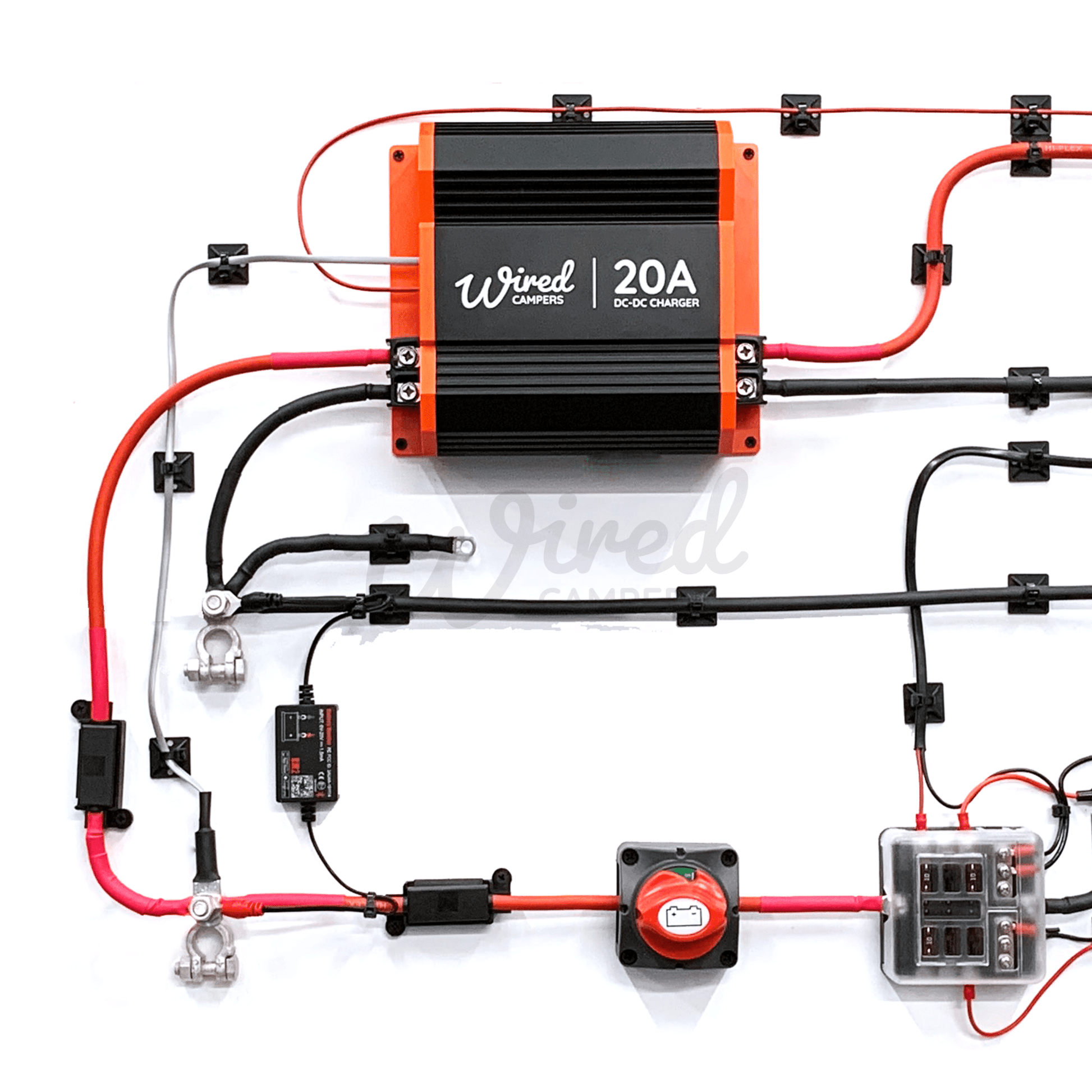

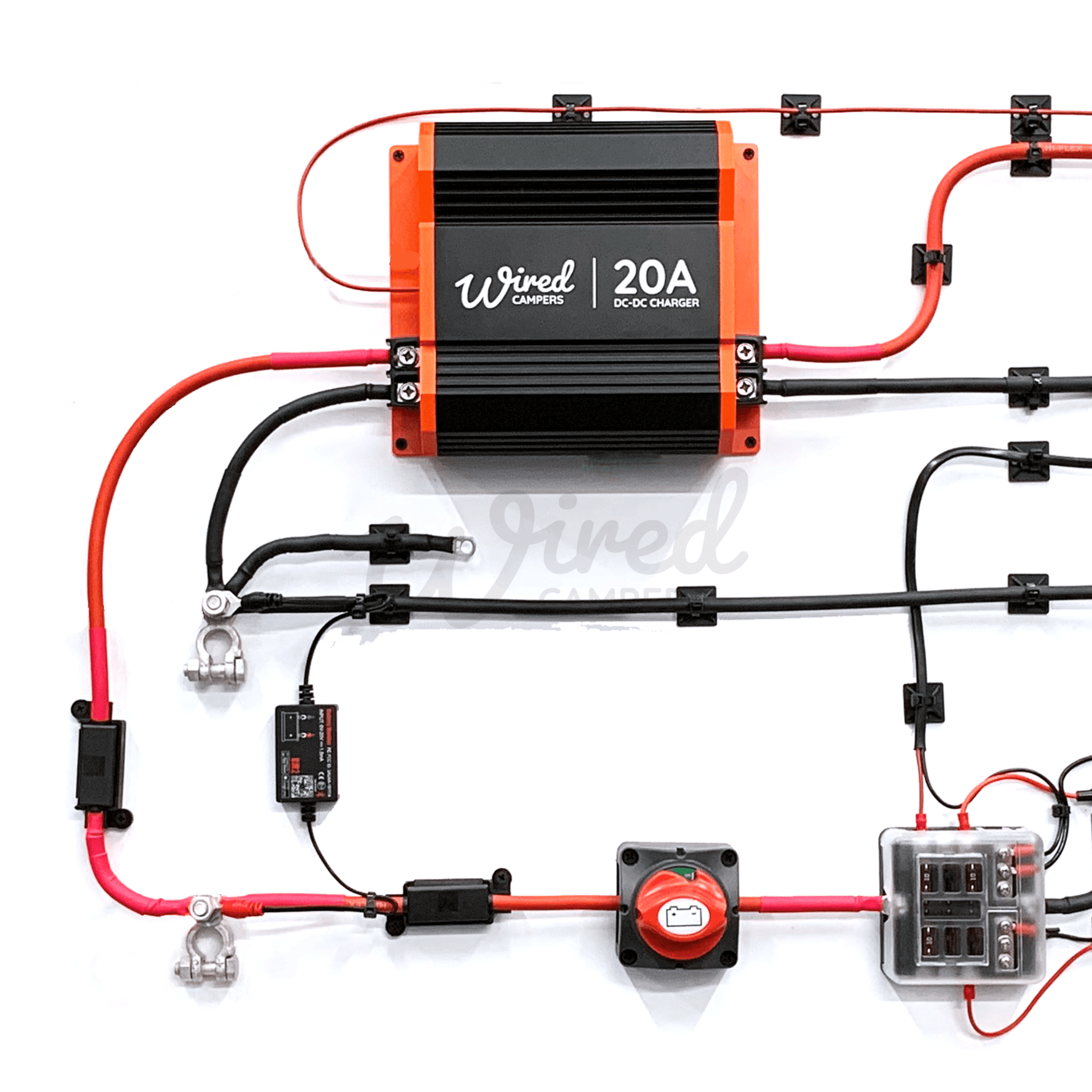

Carga de batería de ocio desde el alternador de tu furgoneta. Funciona con nuestro cargador de batería CC-CC de 20 A.

Este kit no solo funcionará con alternadores inteligentes, sino que también funcionará con alternadores estándar. Proporcionará una carga más estable y confiable a su batería auxiliar (extendiendo la vida útil y la capacidad disponible) en comparación con un kit de relé sensible al voltaje tradicional.

¿Qué constituye esta parte del kit?

• Batería de 20A CC a CC a cargador de batería
• Cable de batería hi-flex rojo 3M 16mm2
• Cable de batería negro hi-flex de 2M y 16mm2
• Cable de gatillo de encendido de 5M y 1,5 mm2
• 1 X terminal de batería de ocio positivo
• 1 terminal negativo de batería de ocio.
• 2 X cubiertas de terminales de batería de PVC
• 2 portafusibles MIDI atornillados
• 2 fusibles MIDI de 30 amperios.
• 3 terminales de engarce de cobre con orificio de 16 mm2 y 8 mm
• Terminales de engarce de cobre con orificio de 11 X 16 mm2 y 6 mm
• Manga termocontraíble roja de 8 X 70 mm
• Funda termorretráctil negra de 6X70mm
• Sensor de temperatura de batería con cable

Detalles técnicos

• Transformación - 12V > 12V
• Voltaje de entrada de la batería: 8 V > 16 V CC
• Corriente de carga - 20A
• Tensión de carga de plomo ácido - 13,2 V > 14,7 V
• Tensión de carga de litio: 12,6 V > 14,6 V
• Eficiencia - 90%

MONITOR DE BATERÍA BLUETOOTH

Este excelente monitor Bluetooth le permite controlar el estado actual de la batería de uso al proporcionar varias estadísticas, como el voltaje, etc., además de:

• Reciba notificaciones sobre el estado de la batería cuando esté dentro del alcance de Bluetooth.
• Alertas a través de su teléfono si el sistema detecta datos anormales.
• Protección contra cortocircuitos y conexión inversa.
• Datos almacenados en el monitor de batería por hasta 35 días si no están sincronizados.

¿Qué constituye esta parte del kit?

• Monitor voltímetro de batería de 12V con aplicación móvil Bluetooth 4.0

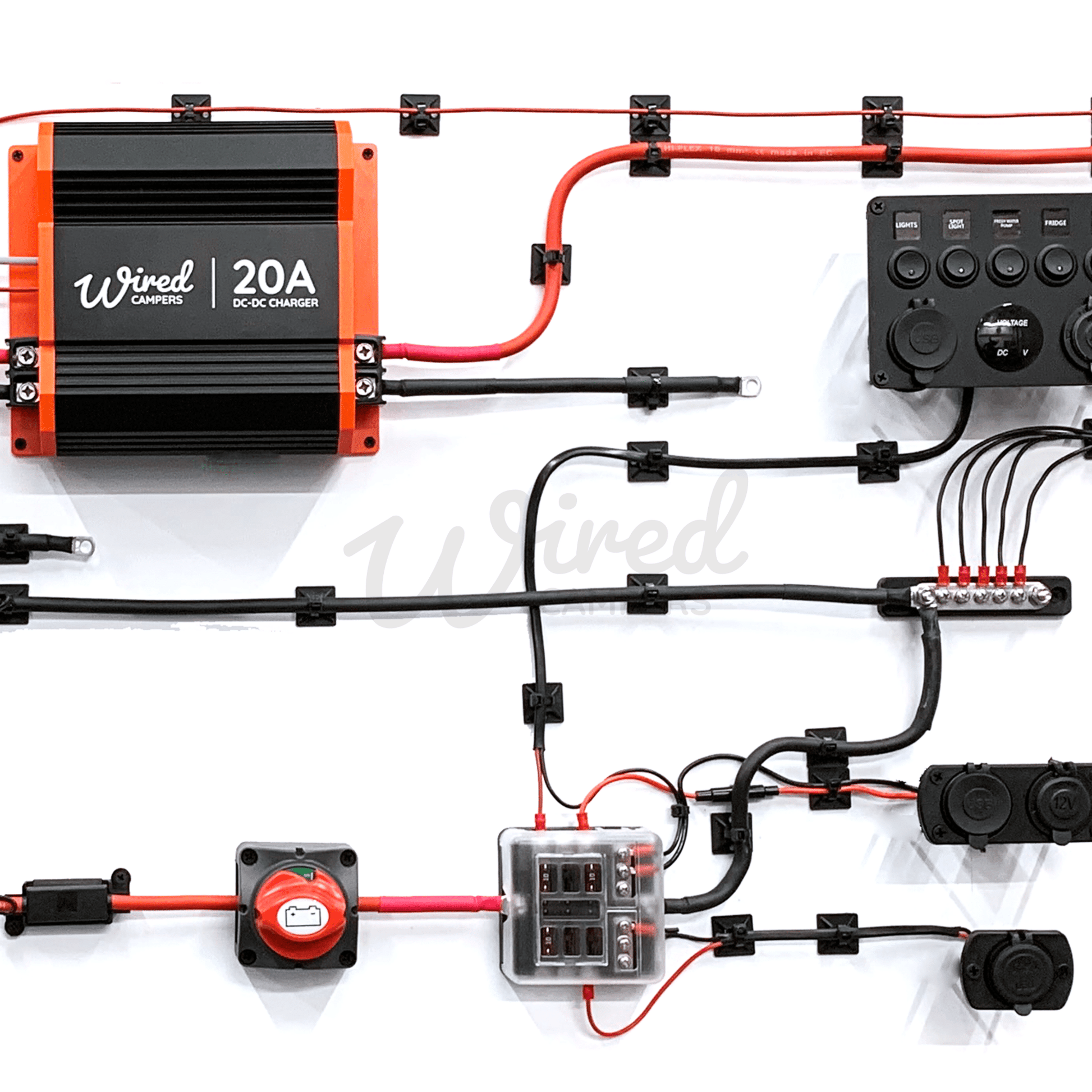

CAJA DE FUSIBLES, FUSIBLE Y AISLADOR DE 12 V DE 6 VÍAS

Este es el centro central para la distribución de energía de 12 V. Funciona con su batería auxiliar a través de un fusible y un aislador.

¿Qué constituye esta parte del kit?

• Soporte de bloque de caja de fusibles de cuchilla de 12 V y 6 vías con indicador LED y fusibles
• Perno MIDI en portafusibles
• Fusible MIDI de 100 amperios
• Aislador de energía de batería de 12 V 200 A de servicio mediano con llave extraíble
• Cable de batería hi-flex rojo 3M 16mm2
• Cable de batería negro hi-flex 3M 16 mm2
• 2 terminales de engarce de cobre con orificio de 16 mm2 y 10 mm
• 1 terminal de engarce de cobre con orificio de 16 mm2 y 8 mm.
• 5 terminales de engarce de cobre con orificio de 16 mm2 y 6 mm
• Manga termorretráctil roja de 6X70mm
• 2 fundas termorretráctiles negras de 70 mm.

Detalles técnicos del aislador

• 200A corriente continua
• Corriente máxima de 1000 A (5 segundos)
• Terminales de 10 mm
• Cuatro paneles laterales extraíbles para facilitar la entrada de cables
• Pernos de montaje y tuercas de seguridad
• Llave extraíble para mayor seguridad

Detalles técnicos de la caja de fusibles

• Barra colectora negativa integrada
• Función LED en cada salida que se iluminará para mostrar cualquier fusible quemado
• Numerosas etiquetas para una fácil identificación de las salidas
• Completo con 6 fusibles (2 X 5 A, 2 X 10 A, 2 X 15 A)
• Tornillos de montaje

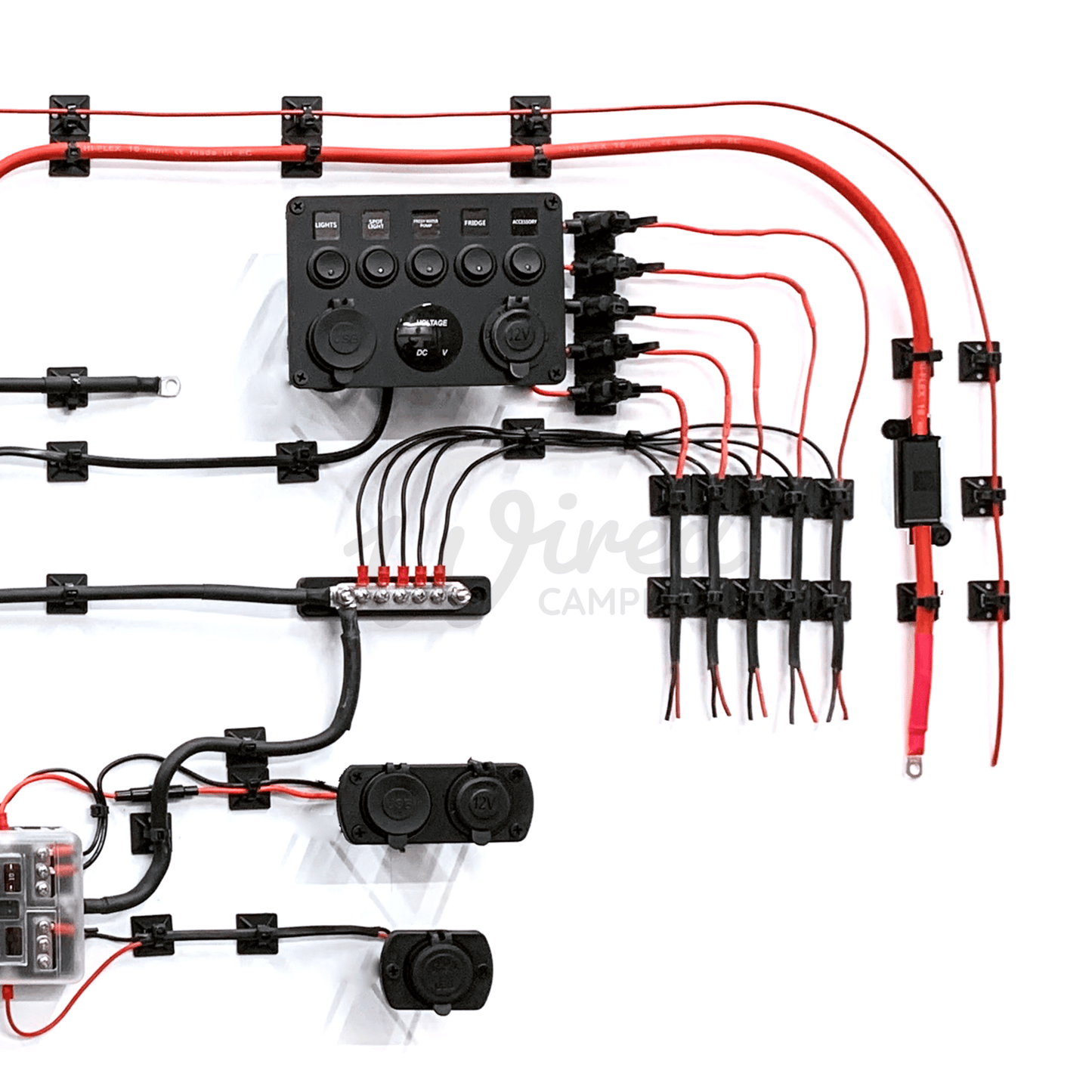

PANEL DE CONTROL PRINCIPAL Y BARRA DE BUS DE 12 V

Este es el panel de control principal de la camioneta, alimentado desde una de las salidas de la caja de fusibles de 6 vías. Esta unidad viene con un voltímetro, puerto USB y un puerto de 12V. El panel tiene cinco tomacorrientes con fusibles conmutados para alimentar los otros elementos de 12 V de su camioneta, como la iluminación y la bomba de agua. nevera, etc

También se proporciona una barra colectora negativa de 5 vías, por lo que puede terminar todos los negativos hasta este punto desde el panel de control.

¿Qué constituye esta parte del kit?

• Panel de control principal USB conmutado de 5 módulos para autocaravana/caravana de 12 V
• Barra colectora común negativa de CC con terminal de 5 vías
• Cable de batería negro hi-flex 3M 16 mm2
• Cable automotriz de pared delgada de doble núcleo de 5M y 2,0 mm2
• Cable automotriz de pared delgada de doble núcleo de 30M y 1,5 mm2
• 1 terminal de engarce de cobre con orificio de 16 mm2 y 8 mm.
• 1 terminal de engarce de cobre con orificio de 16 mm2 y 6 mm.
• 11 terminales de anillo aislados.
• 2 fundas termorretráctiles negras de 70 mm.

Detalles técnicos del panel

• Precableado para un montaje rápido
• Interruptores independientes de 5 grupos completos con portafusibles en línea con fusibles
• Cargador USB doble de 2,1 A.
• Voltímetro
• Toma de corriente de 12V
• LED azul

Detalles técnicos de la barra colectora

• Máx. - 100 A 48 V
• Número de terminales de tornillo - 5
• Número de montantes - 2

MINIPANEL 12V

Nuevamente, alimentado desde la caja de fusibles de 6 vías, este pequeño panel es ideal para instalar en el área de la caja de su camioneta, ya que no ocupa demasiado espacio y es ideal para cargar un teléfono o tableta.

¿Qué constituye esta parte del kit?

• Mini panel para autocaravana/caravana de 12 V: doble carga rápida USB de 2,4 A y toma de 12 V
• Placa de montaje de dos orificios con tornillos
• Cable automotriz de pared delgada de doble núcleo de 2,5 M y 2,0 mm2

Detalles técnicos

• Cargadores USB duales de carga rápida de 2,4 A
• Toma de corriente de 12V
• Tornillos de montaje
• Cables terminados con fusible en línea.
• LED azul

PUERTO DE CARGA RÁPIDA DE 12V

Al igual que las otras dos unidades, esta también se alimenta desde la caja de fusibles, pero este es su puerto USB C (PD) y USB A de carga rápida de alta potencia, adecuado para cargar dispositivos de gran capacidad.

¿Qué constituye esta parte del kit?

• Puerto USB C PD de carga rápida 3.0 de 18 W y puerto USB A de 18 W
• Placa de montaje de un orificio con tornillos
• Cable automotriz de pared delgada de doble núcleo de 2,5 M y 2,0 mm2

Detalles técnicos

• Interruptor ON/OFF incorporado para conservar energía
• Puerto USB tipo A de carga rápida 3.0
• Puerto USB tipo C PD
• 5V - 3A / 9V - 2A / 12V - 1.5A
• LED azul

INFORMACIÓN ADICIONAL IMPORTANTE

Aunque hemos enumerado el cable de 12 V con longitudes separadas en cada parte del kit, estas son solo sugerencias, ya que sabemos que a veces esto no es adecuado y se necesitan longitudes más largas o más cortas. Por lo tanto, se proporcionará el mismo cable en un rollo continuo para que usted pueda cortarlo e instalarlo según su construcción para brindarle un poco más de flexibilidad.

Al igual que con todos los kits y diseños proporcionados en nuestro sitio, sirven solo como guía y recomendamos que todo el cableado y la instalación los realice un profesional calificado. Desconecte todas las fuentes de alimentación de CA y CC para evitar descargas accidentales. Es responsabilidad del instalador garantizar el cumplimiento de todos los códigos y regulaciones de instalación aplicables y garantizar que el equipo esté instalado correctamente.
