TENGA EN CUENTA: COMO AHORA ESTAMOS ENTRANDO EN EL PERIODO OCUPADO DEL AÑO PARA LA CONVERSIÓN DE FURGONETAS, EL PLAZO DE ENTREGA EN ESTE KIT ES ACTUALMENTE DE 2 A 3 SEMANAS.

Hemos escuchado sus deseos durante los últimos meses y creemos que esto da en el blanco. Esperamos que este kit te facilite conseguir lo que deseas en tu camioneta, para que puedas salir a la carretera y disfrutarla.

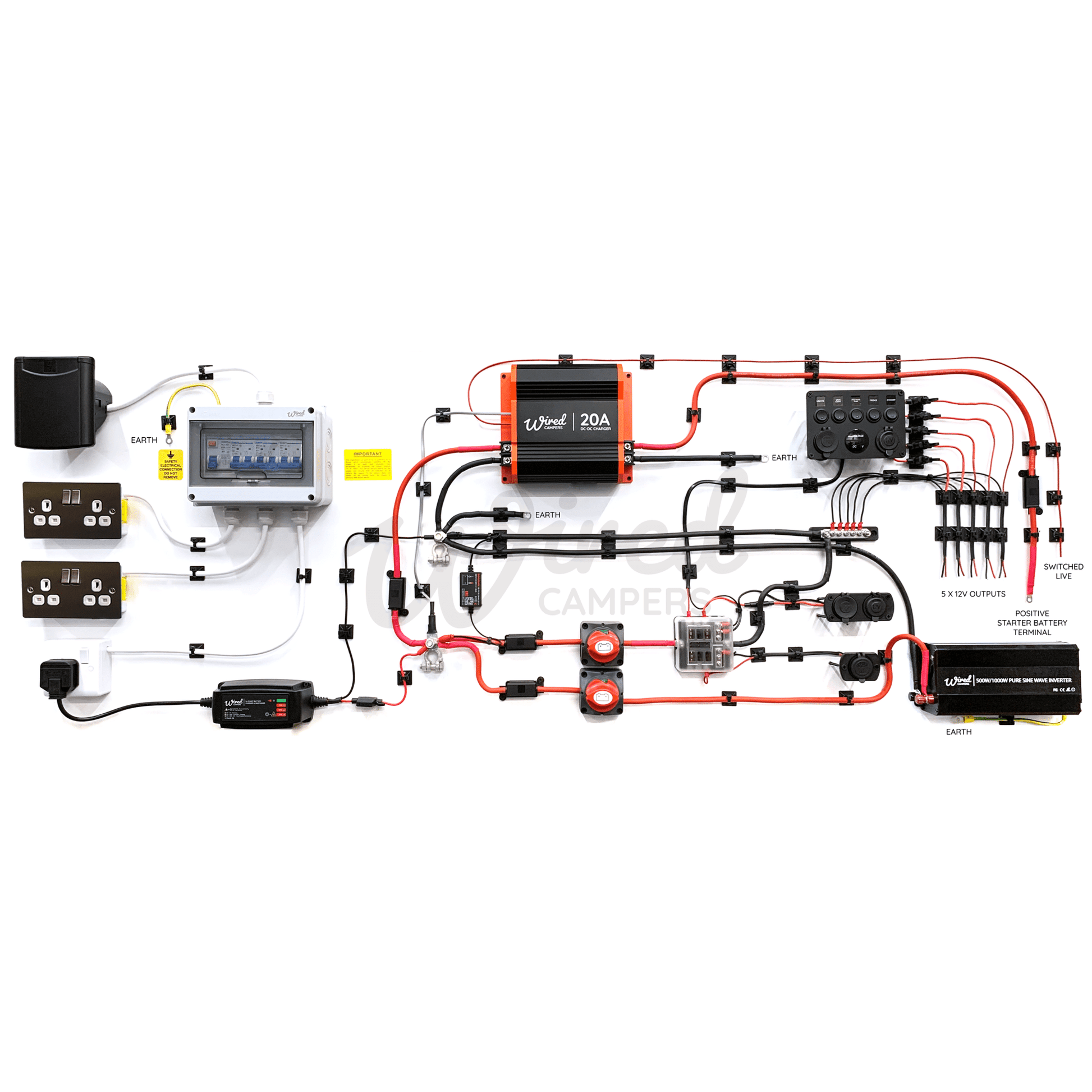

Este kit le proporcionará las siguientes funciones:

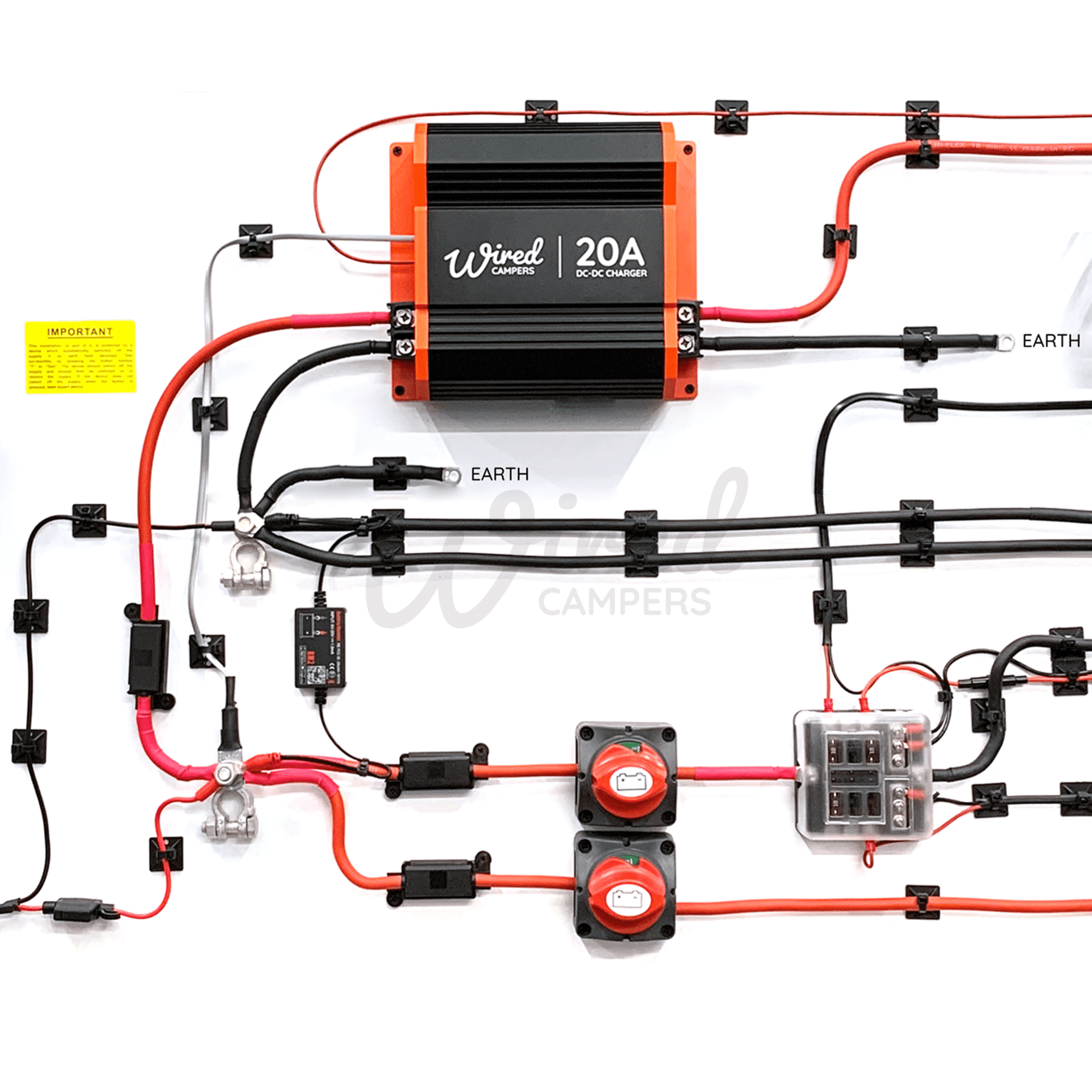

CARGA DE BATERÍAS DE OCIO 12V

Carga de batería de ocio desde el alternador de tu furgoneta. Funciona con nuestro cargador de batería CC-CC de 20 A.

Este kit no solo funcionará con alternadores inteligentes, sino que también funcionará con alternadores estándar. Proporcionará una carga más estable y confiable a su batería auxiliar (extendiendo la vida útil y la capacidad disponible) en comparación con un kit de relé sensible al voltaje tradicional.

¿Qué constituye esta parte del kit?

• Batería de 20A CC a CC a cargador de batería
• Cable de batería hi-flex rojo de 5M y 16mm2
• Cable de batería negro hi-flex de 2M y 16mm2
• Cable de gatillo de encendido de 5M y 1,5 mm2
• 1 X terminal de batería de ocio positivo
• 1 terminal negativo de batería de ocio.
• 2 X cubiertas de terminales de batería de PVC
• 2 portafusibles MIDI atornillados
• 2 fusibles MIDI de 30 amperios.
• 3 terminales de engarce de cobre con orificio de 16 mm2 y 8 mm
• Terminales de engarce de cobre con orificio de 11 X 16 mm2 y 6 mm
• Manga termocontraíble roja de 8 X 70 mm
• Funda termorretráctil negra de 6X70mm
• Sensor de temperatura de batería con cable

Detalles técnicos

• Transformación - 12V > 12V
• Voltaje de entrada de la batería: 8 V > 16 V CC
• Corriente de carga - 20A
• Tensión de carga de plomo ácido - 13,2 V > 14,7 V
• Tensión de carga de litio: 12,6 V > 14,6 V
• Eficiencia - 90%

MONITOR DE BATERÍA BLUETOOTH

Este excelente monitor Bluetooth le permite controlar el estado actual de la batería de uso al proporcionar varias estadísticas, como el voltaje, etc., además de:

• Reciba notificaciones sobre el estado de la batería cuando esté dentro del alcance de Bluetooth.
• Alertas a través de su teléfono si el sistema detecta datos anormales.
• Protección contra cortocircuitos y conexión inversa.
• Datos almacenados en el monitor de batería por hasta 35 días si no están sincronizados.

¿Qué constituye esta parte del kit?

• Monitor voltímetro de batería de 12V con aplicación móvil Bluetooth 4.0

CAJA DE FUSIBLES, FUSIBLE Y AISLADOR DE 12 V DE 6 VÍAS

Este es el centro central para la distribución de energía de 12 V. Funciona con su batería auxiliar a través de un fusible y un aislador.

¿Qué constituye esta parte del kit?

• Soporte de bloque de caja de fusibles de cuchilla de 12 V y 6 vías con indicador LED y fusibles
• Perno MIDI en portafusibles
• Fusible MIDI de 100 amperios
• Aislador de energía de batería de 12 V 200 A de servicio mediano con llave extraíble
• Cable de batería hi-flex rojo 3M 16mm2
• Cable de batería negro hi-flex de 2M y 16mm2
• 2 terminales de engarce de cobre con orificio de 16 mm2 y 10 mm
• 1 terminal de engarce de cobre con orificio de 16 mm2 y 8 mm.
• 5 terminales de engarce de cobre con orificio de 16 mm2 y 6 mm
• Manga termorretráctil roja de 6X70mm
• 2 fundas termorretráctiles negras de 70 mm.

Detalles técnicos del aislador

• 200A corriente continua
• Corriente máxima de 1000 A (5 segundos)
• Terminales de 10 mm
• Cuatro paneles laterales extraíbles para facilitar la entrada de cables
• Pernos de montaje y tuercas de seguridad
• Llave extraíble para mayor seguridad

Detalles técnicos de la caja de fusibles

• Barra colectora negativa integrada
• Función LED en cada salida que se iluminará para mostrar cualquier fusible quemado
• Numerosas etiquetas para una fácil identificación de las salidas
• Completo con 6 fusibles (2 X 5 A, 2 X 10 A, 2 X 15 A)
• Tornillos de montaje

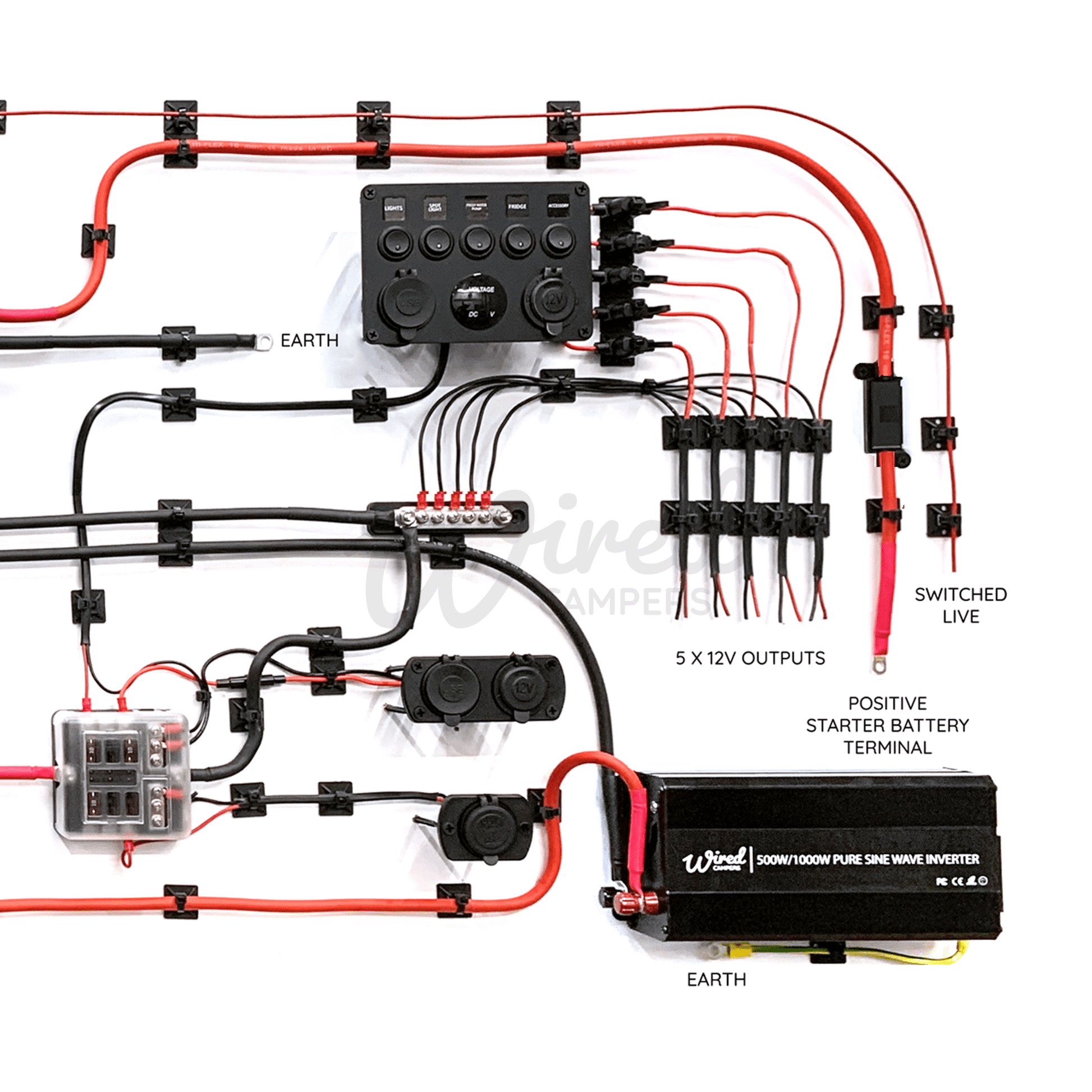

PANEL DE CONTROL PRINCIPAL Y BARRA DE BUS DE 12 V

Este es el panel de control principal de la camioneta, alimentado desde una de las salidas de la caja de fusibles de 6 vías. Esta unidad viene con un voltímetro, puerto USB y un puerto de 12V. El panel tiene cinco tomacorrientes con fusibles conmutados para alimentar los otros elementos de 12 V de su camioneta, como la iluminación y la bomba de agua. nevera, etc

También se proporciona una barra colectora negativa de 5 vías, por lo que puede terminar todos los negativos hasta este punto desde el panel de control.

¿Qué constituye esta parte del kit?

• Panel de control principal USB conmutado de 5 módulos para autocaravana/caravana de 12 V
• Barra colectora común negativa de CC con terminal de 5 vías
• Cable de batería negro hi-flex 3M 16 mm2
• Cable automotriz de pared delgada de doble núcleo de 5M y 2,0 mm2
• Cable automotriz de pared delgada de doble núcleo de 30M y 1,5 mm2
• 1 terminal de engarce de cobre con orificio de 16 mm2 y 8 mm.
• 1 terminal de engarce de cobre con orificio de 16 mm2 y 6 mm.
• 11 terminales de anillo aislados.
• 2 fundas termorretráctiles negras de 70 mm.

Detalles técnicos del panel

• Precableado para un montaje rápido
• Interruptores independientes de 5 grupos completos con portafusibles en línea con fusibles
• Cargador USB doble de 2,1 A.
• Voltímetro
• Toma de corriente de 12V
• LED azul

Detalles técnicos de la barra colectora

• Máx. - 100 A 48 V
• Número de terminales de tornillo - 5
• Número de montantes - 2

MINIPANEL 12V

Nuevamente, alimentado desde la caja de fusibles de 6 vías, este pequeño panel es ideal para instalar en el área de la caja de su camioneta, ya que no ocupa demasiado espacio y es ideal para cargar un teléfono o tableta.

¿Qué constituye esta parte del kit?

• Mini panel para autocaravana/caravana de 12 V: doble carga rápida USB de 2,4 A y toma de 12 V
• Placa de montaje de dos orificios con tornillos
• Cable automotriz de pared delgada de doble núcleo de 2,5 M y 2,0 mm2

Detalles técnicos

• Cargadores USB duales de carga rápida de 2,4 A
• Toma de corriente de 12V
• Tornillos de montaje
• Cables terminados con fusible en línea.
• LED azul

PUERTO DE CARGA RÁPIDA DE 12V

Al igual que las otras dos unidades, esta también se alimenta desde la caja de fusibles, pero este es su puerto USB C (PD) y USB A de carga rápida de alta potencia, adecuado para cargar dispositivos de gran capacidad.

¿Qué constituye esta parte del kit?

• Puerto USB C PD de carga rápida 3.0 de 18 W y puerto USB A de 18 W
• Placa de montaje de un orificio con tornillos
• Cable automotriz de pared delgada de doble núcleo de 2,5 M y 2,0 mm2

Detalles técnicos

• Interruptor ON/OFF incorporado para conservar energía
• Puerto USB tipo A de carga rápida 3.0
• Puerto USB tipo C PD
• 5V - 3A / 9V - 2A / 12V - 1.5A
• LED azul

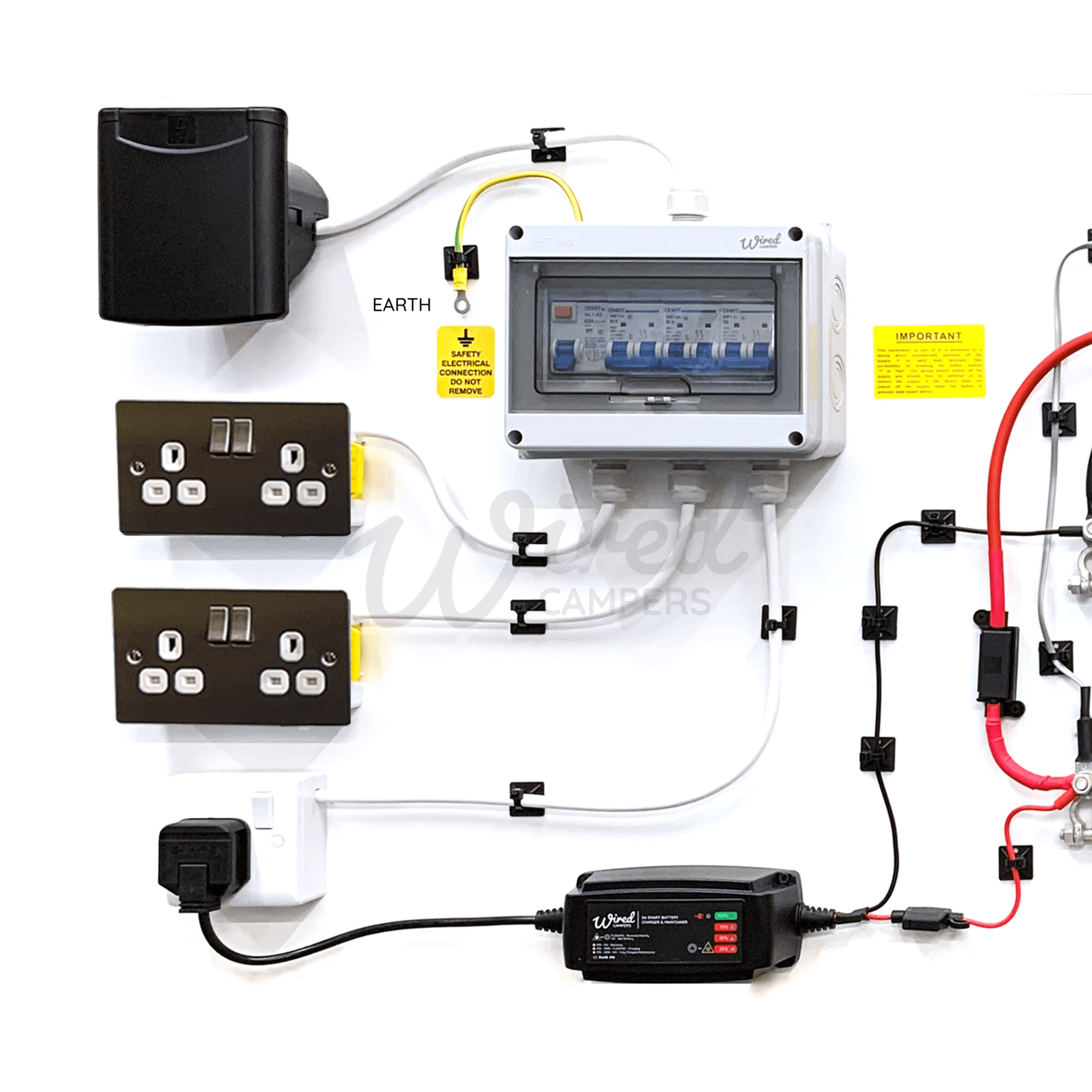

CONEXIÓN A LA RED 240V

Esta parte del kit le permitirá conectarse a una toma de camping estándar de 16 A y luego alimentará las tomas de corriente de la furgoneta. Como estándar, el kit vendrá con dos enchufes dobles de tres pines (en acabado a elegir), ambos completos con dos puertos USB de 2,1 A y un enchufe estándar de tres pines para alimentar el cargador de batería de red integrado.

Esta unidad de consumo de red estará preensamblada en un 90% con todo el cableado principal completo. Todo lo que necesita hacer es colocar los cables en su camioneta y conectar el punto de conexión de 16 amperios, el interruptor y los enchufes.

¿Qué constituye esta parte del kit?

• Caja de 8 vías con clasificación IP65 y barra de conexión a tierra
• RCD bipolar de 30 mA
• 2 MCB bipolares de 10 A para enchufes dobles
• MCB bipolar 6A para cargador de batería con toma única
• 2 X 13A Tomas dobles planas metálicas con doble USB
• Enchufe individual de plástico blanco.
• 2 X cajas de montaje empotradas de doble enchufe
• Caja de montaje de enchufe único para montaje en superficie
• Punto de conexión empotrado disponible en blanco o negro
• Cable de red flexible de 5M 2,5mm2 de 3 núcleos
• Cable de alimentación flexible de 3 núcleos 3 X 3M 1,5 mm2
• Cable de tierra de triple clasificación de 2M y 6mm2
• 4 prensaestopas de 20 mm.
• pegatinas de seguridad

Detalles técnicos

• Cumple con la norma de seguridad británica BS 7671:2018
• Entrada principal protegida con RCD bipolar
• Cada salida individual está protegida con MCB bipolares.
• Solapa de enganche magnético empotrada (Disponible en blanco o negro).

CARGADOR DE BATERÍAS DE RED

Esta es una parte pequeña pero vital del kit. Este cargador está conectado a los terminales de la batería de ocio de la furgoneta. Tiene varias funciones, pero las dos principales le permiten mantener su batería de ocio recargada en casa, ya que el cargador se puede dejar conectado permanentemente, pero también, cuando está en el sitio, mantiene la energía de su batería para que pueda continuar haciendo funcionar su equipo de 12 V. sin tener que arrancar la furgoneta ni depender de la energía solar.

¿Qué constituye esta parte del kit?

• Cargador y mantenedor inteligente de batería de ocio inteligente de 12 V, 10 A/9 A, 6 etapas (plomo ácido/AGM)/4 etapas (litio). Tenga en cuenta que este artículo se ha actualizado desde que se tomaron las imágenes del producto, por lo que el cargador se ve físicamente diferente y viene actualizado. Con una pantalla LCD para mostrar información de la batería.

Detalles técnicos

• Protección contra cortocircuitos, sobrecargas y polaridad inversa.
• Salida del cargador de batería de ocio: 10 A (plomo ácido/AGM) / 9 A (litio)
• Voltaje máximo: 14,5 V de plomo ácido / 14,9 V AGM / 14,4 V de litio
• Pantalla LCD que muestra la corriente de carga, el estado de la batería y el voltaje.

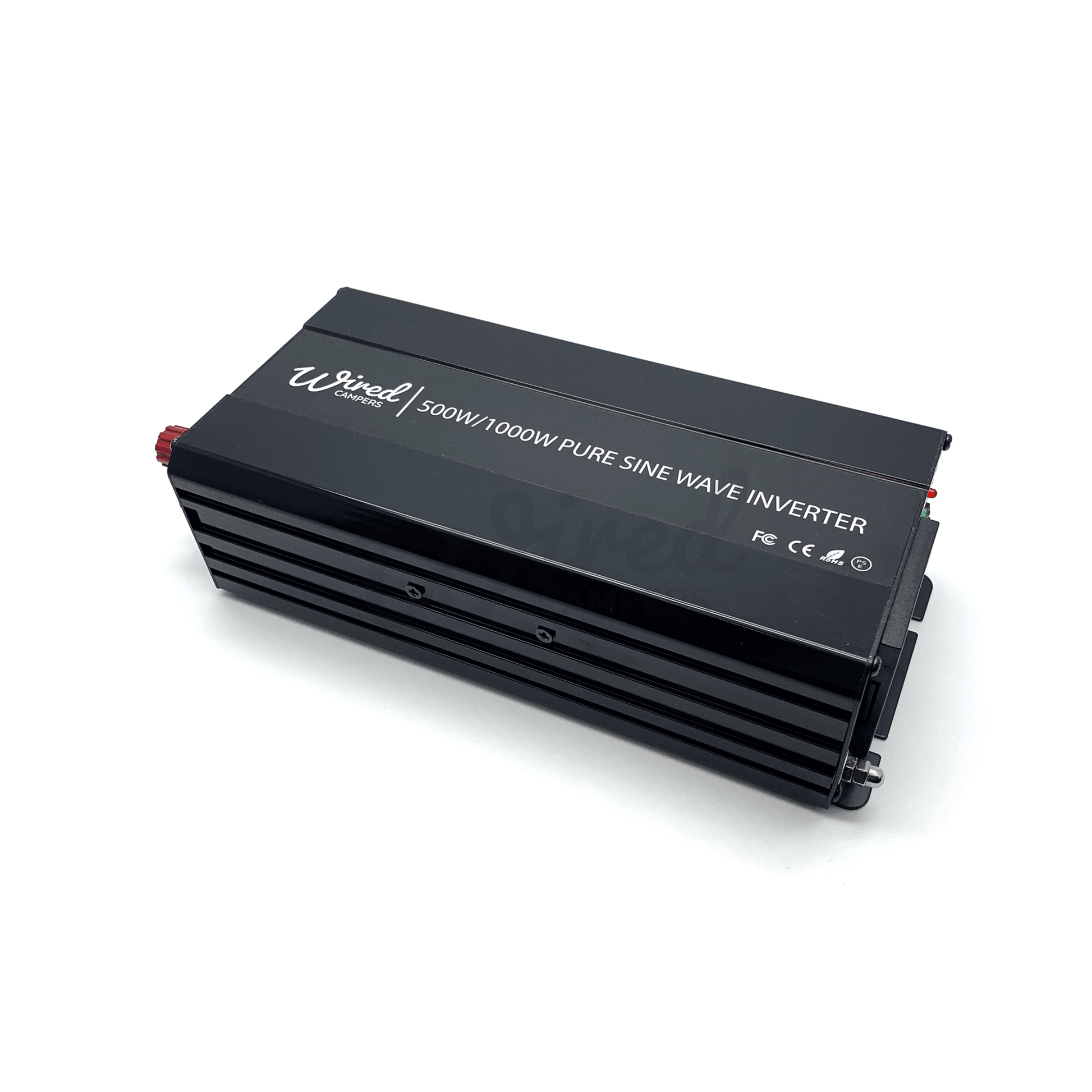

INVERSOR

Hemos agregado un inversor a este kit para aquellos momentos en los que es posible que necesite utilizar la red eléctrica fuera de la red, pero no quiera gastar el dinero en tener un kit completamente integrado. Cuando necesite alimentar un electrodoméstico, simplemente conéctelo directamente a la toma del cuerpo del inversor. Tenga en cuenta que este inversor es un elemento independiente y no alimenta las tomas de corriente desde la unidad de consumo de conexión.

¿Qué constituye esta parte del kit?

• Inversor de onda sinusoidal pura de 500W/1000W
• Aislador de energía de batería de 12 V 200 A de servicio mediano con llave extraíble
• Cable de batería rojo hi-flex 3M 16 mm2 (500 W) / 25 mm2 (1000 W)
• Cable de batería negro hi-flex 3M 16 mm2 (500 W) / 25 mm2 (1000 W)
• 2 terminales de engarzado de cobre con orificio de 16 mm2/25 mm2 y 10 mm
• 2 terminales de engarce de cobre con orificio de 16 mm2/25 mm2 y 8 mm
• 4 terminales de engarzado de cobre con orificio de 16 mm2/25 mm2 y 6 mm
• Cable de tierra triple nominal de 1M y 6mm2
• Portafusibles atornillado MIDI (500W) / MEGA (1000W)
• Fusible MIDI de 60 amperios (500 W) / Fusible MEGA de 150 amperios (1000 W)
• Manga termorretráctil roja de 6X70mm
• 2 fundas termorretráctiles negras de 70 mm.

Detalles técnicos

• Potencia continua: 250 W/500 W/1000 W
• Potencia de sobretensión: 500 W/1000 W/2000 W
• Voltaje de entrada: 12 V CC
• Voltaje de salida de CA: 230 V CA
• Puerto USB instalado - 1
• Enchufes instalados - 1
• Forma de onda: onda sinusoidal pura
• Salida USB: 5 V CC
• Corriente sin carga: 0,7 A.
• Eficiencia - >85%

INFORMACIÓN ADICIONAL IMPORTANTE

Aunque hemos enumerado el cable de 12 V con longitudes separadas en cada parte del kit, estas son solo sugerencias, ya que sabemos que a veces esto no es adecuado y se necesitan longitudes más largas o más cortas. Por lo tanto, se proporcionará el mismo cable en un rollo continuo para que usted pueda cortarlo e instalarlo según su construcción para brindarle un poco más de flexibilidad.

Al igual que con todos los kits y diseños proporcionados en nuestro sitio, sirven solo como guía y recomendamos que todo el cableado y la instalación los realice un profesional calificado. Desconecte todas las fuentes de alimentación de CA y CC para evitar descargas accidentales. Es responsabilidad del instalador garantizar el cumplimiento de todos los códigos y regulaciones de instalación aplicables y garantizar que el equipo esté instalado correctamente.
